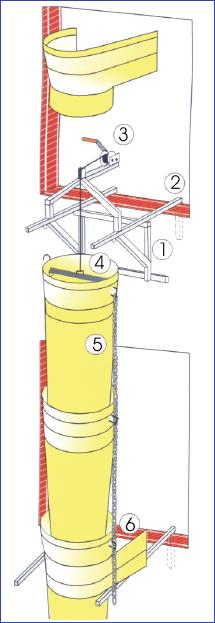

Schemat montażowy zsypu budowlanego






1. Montaż zsypu rozpoczyna się od zamocowania konstrukcji (1). Stosownie do grubości ściany ustalamy długość zaczepów (2) i blokujemy śrubowami.

2. Następnie zakładamy wciągarkę (3) i opuszczamy poprzeczkę (4) na dół.

UWAGA: Poprzeczkę (4) należy dodatkowo obciążyć np. wiadrem żeby linka wciągarki była naprężona.

3. Zawieszamy pierwszy segment (5) zaopatrzony w wewnętrzne haki.

4. Wciągamy segmenty zsypu doczepiając kolejne elementy.

UWAGA: Jeżeli w zestawie używamy segmentów wlotowych pośrednich (6) należy tak dobrać długości łańcuchów aby wloty wypadły na wybranych piętrach. Należy to zrobić przed montażem.

5. Po wciągnięciu wszystkich segmentów mocujemy całość do konstrukcji (1) za pomocą karabinczyków.




DODATKOWE WYPOSAŻENIE

1. Lina prowadząca do kierowania wylotu zsypu w dowolne miejsce.
2. Segment końcowy wzmocniony blachą stalową do długich zestawów.
3. Plandeka na kontener wykonana na specjalne życzenie klienta.
